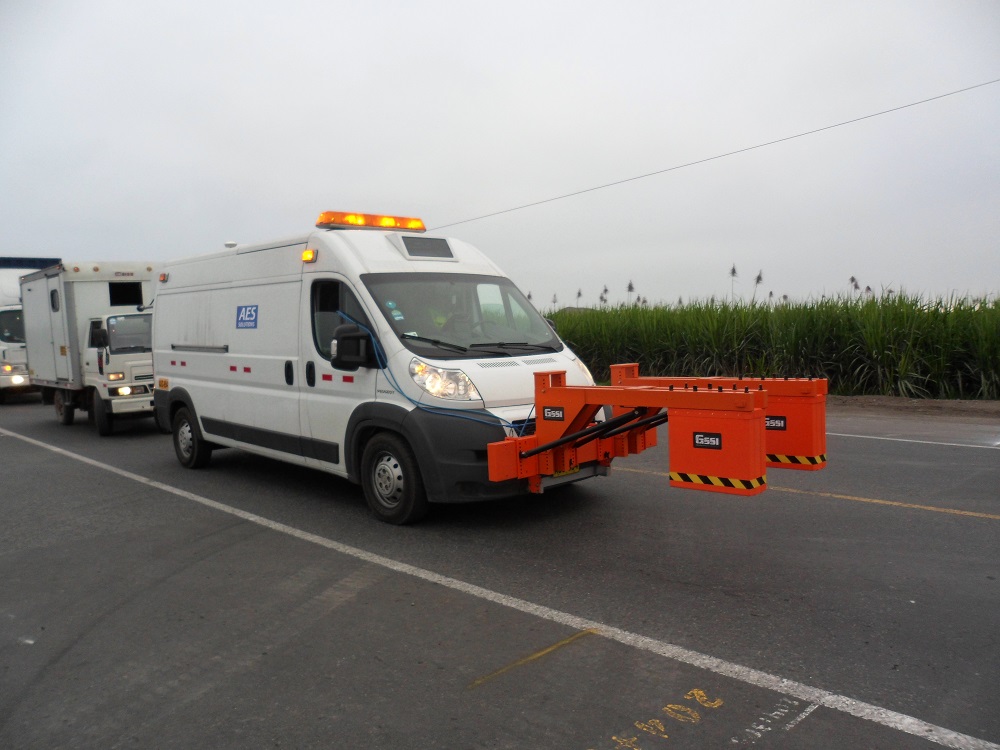

GPR Aéreo

botondescarga

Ground Penetring Radar – GSSI

Método no destructivo que permite efectuar análisis estructural de los pavimentos rí­gidos y flexibles y entornos urbanos. Permite detectar y localizar exactamente infraestructuras subterráneas; servicios enterrados como tuberías de agua y alcantarillado, cables de tensión eléctrica; cavidades, medición de espesores, redes de irrigación subterránea o filtraciones, barras de acero, anomalías en general; mediante métodos geofísicos, y geo-referenciados provee información relevante para los proyectos constructivos y de apoyo a los equipos de dirección de obra civil, edificación y cartográficos.


Principales Caracterí­sticas

  • Método diseñado para la evaluación estructural de los pavimentos y de localización de servicios urbanos, basado en las leyes de propagación de las ondas electromagnéticas de corta duración en la banda de frecuencias de UHF y VHF. Mediante un transmisor se genera un tren de pulsos de ondas EM que al atravesar diferentes capas del subsuelo, provocan una reflexión de energí­a del frente de onda. El receptor detecta estas reflexiones, generando un registro o imagen bidimensional “profundidad-distancia” del subsuelo, a lo largo de toda la línea de desplazamiento de la antena, lo que permite graficar el subsuelo identificando los elementos discretos representados por una hipérbola de reflexión.
  • La antena a ser utilizada, depende la frecuencia de transmisión requerida: a mayor frecuencia menor longitud de onda y mejor resolución con una menor capacidad de penetración al terreno. El rango de frecuencias utilizado es 500 MHz y 2 GHz

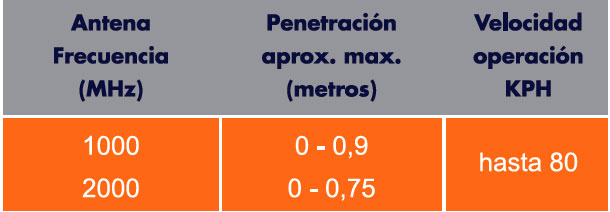

tabla-gssi


Aplicaciones

Herramienta tecnológica de diagnóstico que usa pulsos de radar para crear imágenes del subsuelo, permite detectar objetos, vacíos y grietas, fronteras donde cambia la constante dieléctrica (cambios en material). Su uso en pavimentos, permite determinar el espesor de capas, la evaluación de la base y sub base, e integra la información obtenida de los FWD.

  •     ♦ Análisis Estructural
  •     ♦ Ubicación de vací­os y zonas débiles
  •     ♦ Estudio de suelos
